產品別名：
●FVC防腐底漆、FVC涂料、FVC-H防腐涂料面漆、FVC-O防腐涂料底漆、FVC厚漿型防腐涂料、FVC水池專用涂料、FVC-W耐高溫防腐涂料、FVC地坪砂漿防腐涂料。
基本參數：
| ●產品英文名稱： | FVC urea prilling tower special coatings | |
| ●危險貨物編號： | 33646 |  |
| ●UN號： | 1263 | |
| ●型號： | FVC | |
| ●有機溶劑揮發量： | 64標米3 | |
| ●品牌： | 本洲涂料 | |
| ●顏色： | 各色 | |
| ●混合比率： | 25:5 | |
| ●外觀： | 表面平整光滑 | |
組 成：
FVC尿素造粒塔專用涂料是由FVC、聚氨酯、氟三元共聚的羥基樹脂，防銹顏料、溶劑、特種助劑等組成的雙組分專用涂料。
特 性：
耐腐蝕性 良好的耐海水、耐化工大氣腐蝕，耐大多數酸、堿、鹽溶液及有機 溶劑的腐蝕。 |
耐紫外線性能 室外涂層有良好的耐紫外線耐大氣老化性能，在不受機械損傷的情 況下，使用壽命>10年。 |
施工性能 突出的化學穩定性；漆膜干燥時間快，施工方便，可低溫施工。 |
附著力強 涂料一次成膜厚度>35微米；漆膜堅韌，與鋼材表面附著力良好。 |
技術參數：
| ●在容器中狀態： | 攪拌混合后無硬塊，呈均勻狀態 | |

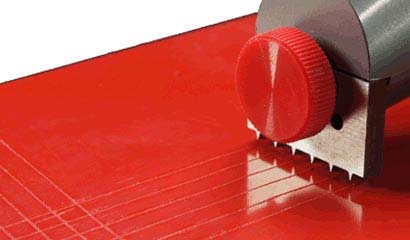

| ●附著力： | 一級 | （標準指標：GB/T1720-1979（89）） |
| ●耐鹽水性： | 不開裂、不起泡、不脫落 | （標準指標：GB/T9274-88） |
| ●耐酸性： | 不開裂、不起泡、不脫落 | （標準指標：GB/T9274-88） |
| ●耐堿性： | 不開裂、不起泡、不脫落 | （標準指標：GB/T9274-88） |
| ●耐彎曲性： | 1mm | （標準指標：GB/T1731-1993） |
| ●干燥時間： | 表干≤1h，實干≤24h | （標準指標：GB/T1728-79 |
表面處理：
●鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
●電工工具除銹達到St3級。
前道配套：
●FVC防腐涂料底漆
后道配套：
●FVC防腐涂料面漆. 環氧涂料、聚氨酯涂料、氯磺化聚乙烯涂料、互穿網絡涂料、聚硅氧烷涂料、氟樹脂涂料
施工參數：
| 推薦膜厚： | 60-80um | 涂覆面積： | 4-6m2/kg |
| 建議涂裝道數： | 2~3道 | 儲存溫度： | -10~40℃ |
| 施工溫度： | 5～40℃ | 試用期： | 6h |
| 施工方式： | 刷涂、空氣噴涂、滾涂均可。 | ||
| 涂裝間隔： | 底材溫度℃ 5-10 | 15-20 | 25-30 |
| 短間隔h 48 | 24 | 12 | |
| 長間隔不超過7天。 | |||
| 底材溫度須高于露點3℃以上，當底材溫度低于5℃時，漆膜不固化，不宜施工。 | |||
用 途：
室內外鋼結構及各種氣體腐蝕保護涂層；各種化工設備、管道、罐體的耐腐蝕保護涂層，襯玻璃布等；亦可用于海上平臺、碼頭鋼樁、礦井鋼鐵支架、橋梁、大型鋼鐵結構作高性能防銹漆之用。

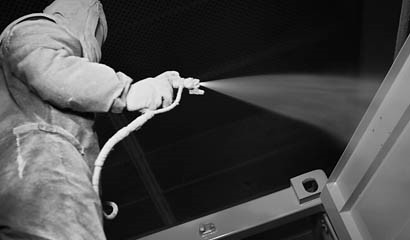

涂裝施工：
●甲組份開桶后，必須攪拌均勻，然後在攪拌下按配比要求將乙組倒入甲組份中，充分混合均勻，靜置，熟化30min后，加適量稀釋劑，調至施工粘度。
●稀釋劑：專用稀釋劑。
●無氣噴涂：稀釋量為20%（以油漆重量比），噴嘴口徑為0.4mm-0.5mm，噴出壓力為20MPa-25MPa(200kg/cm2-250kg/cm2)
●空氣噴涂：稀釋量為30%（以油漆重量比），噴嘴口徑為1.5mm-2.0mm，噴出壓力為
0.3MPa-0.4MPa(3kg/cm2-4kg/cm2)
●輥涂：稀釋量為10%（以油漆重量比）
注意事項：
●在高溫季節施工時，易發生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
●本產品應有專業的涂裝操作人員根據產品包裝或本手冊上的說明使用。
●涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進行。
●如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
運輸貯存：
●產品應存放在陰涼通風處，防止日光直接照射，并隔絕火源，遠離熱源的庫房內。
●產品在運輸時，應防止雨淋、日光曝曬，避免碰撞，并應符合交通部門的有關規定。
品質保障：
顏色定制：
